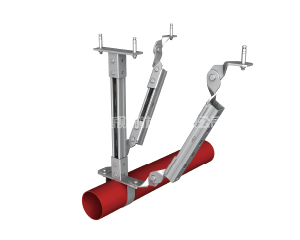

對于錨栓的檢測，首先確定錨栓的安裝位置，運用點荷載繪圖使結構的受力范圍可視化，使錨栓之間保持必要的間距，保證錨栓性能有效性，避免對結構造成傷害。利用BIM技術，將每一個錨栓的力學作用范圍表現出來，在三維圖中為光圈，如圖1所示。當作用范圍不重合則表示錨栓力的有效性能達到結構的承載。反之，則對支吊架安裝位置或者斜撐角度進行優化調整。抗震支架的族庫建設過程中，可以把對應大小錨栓部分設計成為一個相應大小的光圈，從而在支吊架模型放置完成后，利用BIM的碰撞檢測功能，檢測出相應的錨栓碰撞位置，再做出相應的位置調整。
